7S 80A 90A 100A Ion de lítio NMC LifePO4 Bateria BMS Board com função de equilíbrio

7S 80A/90A/100A Bateria de iões de lítio/NMC/LifePO4 com função de equilíbrio - de uma fábrica chinesa

Informações relacionadas com o produto

Funções principais dos pinos individuais para proteger o IC:

VDD Serve como fonte de alimentação positiva do IC de proteção.

Funções do VSS como fonte de alimentação negativa do IC de proteção.

V- Funciona como terminal de detecção de sobrecorrente e curto-circuito do IC de proteção.

Dout representa o terminal de proteção de descarga. Cout denota o terminal de proteção de carga.

O processo de trabalho do Conselho de Proteção

Os terminais B+ e B- estão ligados respectivamente aos terminais positivo e negativo das células da bateria.

são, respectivamente, os terminais de saída positivos e negativos da placa de protecção.

A porta NTC precisa de trabalhar em conjunto com a MCU para proteger a bateria

Às vezes, esta porta é rotulada como ID e é utilizada para a identificação da porta da bateria.

Breve Introdução ao produto

O sistema de gestão de baterias de lítio B106: ideal para carga e descarga de baterias de lítio ternárias de 3 séries

Proteção. Com um design de interface de mesma porta, suporta uma corrente de trabalho máxima de 100A MAX.

Configurações para funções adicionais.

Descrições relacionadas com o produto

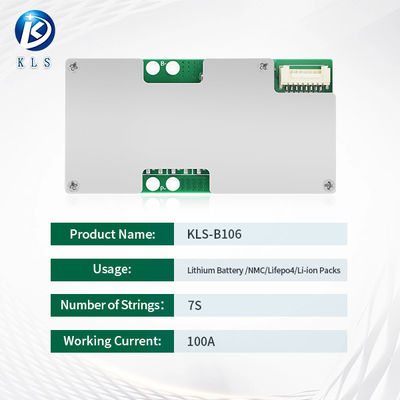

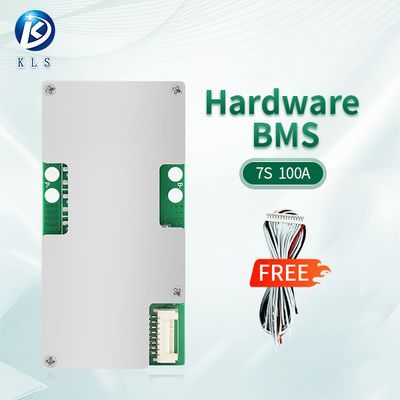

Display de algumas imagens reais do produto.

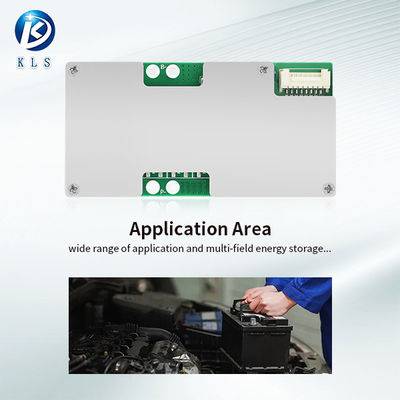

Tabela de proteção de bateria de lítio: ideal para a proteção do armazenamento de energia da bateria de ferramentas elétricas e lâmpadas solares.

Com desempenho estável, qualidade confiável e durabilidade excepcional.

Os chips de alto desempenho, os transistores MOS e outros componentes de alta qualidade são selecionados para garantir a estabilidade do

funcionamento do sistema de circuitos.

Esta placa de proteção está equipada com uma função de resposta rápida, que pode proteger eficazmente a bateria.

Precauções de fiação:

1A instalação da placa de protecção exige um certo nível de conhecimentos técnicos em electrónica.

2Durante o processo de fiação, conecte inicialmente o fio B na localização da almofada de solda ao cabo geral.

É essencial que o fio B seja soldado a um fio curto e grosso.

Em seguida, solda primeiro o terminal com fio ao pacote de baterias e depois insere a placa protetora.

3A ligação entre o terminal da bateria B- e o terminal da placa de protecção B- deve ser curta e espessa.

Se não o fizer, pode dar lugar a carregamento e descarga prematuros da placa de protecção e subsequentes avarias.

4. Quando a fiação P+/P-, é necessário utilizar fios grossos. fios demasiado finos e longos podem causar que a placa queime!

FQA:

• Oferecemos-lhe um serviço pós-venda altamente eficiente, apoiado por mais de 10 anos de suporte técnico robusto.
• Os nossos produtos obtiveram as certificações FCC, CE, ROHS e outras normas internacionais.
• Podemos fornecer-lhe preços diretos de fábrica.

• Concentramos-nos principalmente em sistemas de gestão de baterias nos domínios das baterias de potência, baterias de armazenamento de energia e baterias de consumo.
• Aplicável principalmente às baterias LFP, Li-ino e LTO.

• Examine o corpo da bateria. Se a tensão normal da sua bateria for de 3,2 V, trata-se de uma bateria LiFePo4.
• Se a tensão normal da sua bateria for de 3,6 V ou 3,7 V, a bateria é de iões de lítio ou Lto.

• A nossa quantidade mínima de encomenda é de 1 peça, e a personalização ODM está disponível.
• As amostras existentes podem ser entregues dentro de 1 - 3 dias, enquanto as amostras personalizadas serão entregues dentro de 3 - 10 dias.

• Para produtos regulares, vídeos de instrução estão disponíveis.

• Aceitamos transferência bancária e pagamento em dinheiro, com todas as opções negociáveis. Os métodos de pagamento incluem visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB.

• Todos os nossos produtos passam por testes de laboratório 100% profissionais, juntamente com testes repetidos de envelhecimento.
• Obtivemos certificados FCC, CE, ROHS e outros padrões internacionais.
• Oferecemos um serviço de garantia pós-venda de 3 anos.

• Com base na tensão e na corrente que correspondem à sua bateria, pode consultar o nosso serviço de apoio ao cliente e nós equipá-lo-emos com o sistema de gestão de bateria mais adequado.

• Oferecemos serviço online 24 horas por dia, por favor deixe-nos uma mensagem online.
• Também pode contactar-nos por e-mail, WhatsApp, WeChat, etc. (ver abaixo).

  Observação:Nós somos um fabricante de origem. nossa própria marca "KLS" se destaca. podemos personalizar produtos de acordo com Se você tiver uma encomenda em massa, podemos oferecer-lhe altamente Por favor, sinta-se à vontade para nos contactar sem qualquer hesitação.
